Welche PVC-Bodenbeläge eignen sich für den Einsatz in Reinraum-Durchreichen?

Es gibt kein Detail, das für jeden Reinraum gleichermaßen geeignet ist. Ein gängiger Ansatz besteht aus einer geschweißten, durchgehenden PVC-Folie, einem abgerundeten Aufkantungsprofil an der Übergangsstelle zwischen Boden und Wand sowie einer flexiblen Dichtung am Metallrahmen. Die genauen Maße hängen vom Typ Ihrer Durchreiche, dem Wandsystem und der Reinigungsmethode ab.

Durchgabekästen dienen dem Materialtransfer zwischen Bereichen mit unterschiedlichen Reinheitsanforderungen. Je nach Einbauort kann der umgebende Bodenbelag zudem dem Verkehr von Transportwagen, häufigen Reinigungsmaßnahmen und strengen Kontaminationskontrollen ausgesetzt sein. Ich arbeite in der Fertigung von maßgefertigten und serienmäßigen PVC-Bodenbelägen und betrachte diese Verbindungsstelle als einen Knotenpunkt im Design und nicht als reine Endbearbeitung. Mangelhafte Details an dieser Stelle können zu Partikelansammlungen, Versagen der Dichtungen, rissigen Fugen und Schäden durch Reinigungsmittel führen. Dieser Leitfaden behandelt die Details, die ich als Ausgangspunkt für Projekte in den Bereichen Pharmazie, Biotechnologie, Elektronik und im Krankenhauswesen verwende. Die unten aufgeführten Maße stammen aus meiner Projekterfahrung. Sie dienen als Planungshinweise, nicht als gesetzliche Vorgaben. Ihre Projektspezifikation, die Zeichnungen der Durchreichschleuse und die Anweisungen des Bodenbelagsherstellers haben stets Vorrang.

Zunächst möchte ich erläutern, warum diese Verbindungsstelle mehr Sorgfalt erfordert als der offene Boden.

Warum erfordert die Verbindung zwischen Durchreiche und Boden eine besondere Ausführung?

Hier kommen Engpässe, mögliche Rollbelastungen und häufige Reinigungsarbeiten auf engstem Raum zusammen. Eine glatte, abgedichtete Verbindungsstelle verringert zwar die Anzahl der Stellen, an denen sich Partikel und Rückstände ansammeln können, reicht jedoch allein nicht aus, um die Einhaltung der Vorschriften zu gewährleisten. Auch die Raumgestaltung, die Reinigungsverfahren und die Qualifizierung spielen eine Rolle.

Verunreinigung, Belastung und Einhaltung von Vorschriften

Ein Spalt zwischen dem Bodenbelag und dem Rahmen der Durchreiche kann Staub und Rückstände aufnehmen. Bei der Nassreinigung kann dann Flüssigkeit in diesen Spalt eindringen. Wenn Transportwagen oder fahrerlose Transportfahrzeuge (FTF) in der Nähe des Geräts vorbeifahren, wird die Bodenkante zudem wiederholt belastet. Eine abgedichtete, glatte Fuge erleichtert die Reinigung und bietet Verunreinigungen weniger Versteckmöglichkeiten.

Der Boden ist nur ein Aspekt der Kontaminationskontrolle. Luftsysteme, Personen- und Materialfluss, Reinigungsabläufe sowie Materialemissionen spielen ebenfalls eine Rolle. Was ein Prüfer kontrolliert, hängt von der Art des Projekts, der Reinraumklasse, den geltenden Vorschriften und dem bestehenden Qualitätssicherungssystem ab. Deshalb gestalte ich diese Verbindungsstelle so, dass sie leicht zu reinigen, leicht zu überprüfen und leicht zu reparieren ist.

Risikofaktor	Was es bedeutet	Entwurfsantwort
Offener Spalt am Rahmen	Es sammeln sich Rückstände und Feuchtigkeit an	Durchgehende Dichtung
Scharfe Ecke	Das Abwischen ist schwieriger	Radius oder geformte Ecke
Rollende Last in Randnähe	Die Kante kann sich anheben oder reißen	Stütze unter der PVC-Kante
Wiederholte Reinigung	Materialien nutzen sich mit der Zeit ab	Chemische Beständigkeit prüfen

Die richtige Auslegung hängt auch davon ab, wie die Durchreiche konstruiert ist.

Inwiefern verändert die Bauweise einer Passbox die Ausführung des Fußbodens?

Wandmontierte, bodenstehende und auf Sockeln montierte Durchgabeschleusen erfordern jeweils unterschiedliche Bodenausführungen. Sehen Sie sich zunächst die Zeichnung des Lieferanten an. Darin ist dargestellt, wo das PVC endet, wo es nach oben abknickt und wo eine flexible Dichtung erforderlich ist.

Drei gängige Ausführungen von Durchreichschaltern

Ich wende niemals ein und dasselbe Detail auf jede Durchführungsbox an. Der Grundriss bestimmt, wie die Lasten auf den Boden gelangen und wo die Fugen und Dichtungen verlaufen.

Wandmontage. Das Gerät ist in die Wandverkleidung eingelassen, daher ist das wichtigste Detail im Erdgeschoss die Sockelleiste. Die Hohlkehle und der Aufkantungsrand spielen hier die größte Rolle.

Standmodell. Das Gerät steht auf einem Rahmen oder auf Füßen. Das PVC muss entlang der Grundfläche zugeschnitten werden, und die Kontaktstellen müssen sauber abgedichtet sein.

Auf Sockel montiert. Das Gerät steht auf einem Sockel. Das PVC-Rohr kann so hochgezogen werden, dass es an den Sockel anstößt, und die Dichtung liegt an der Sockelkante an.

Diese Konfigurationen können sich überschneiden. So kann beispielsweise ein Standgerät auch auf einem Sockel stehen. Verwenden Sie die tatsächlichen Gerätezeichnungen, um die Lastträgerpunkte und die erforderliche Bodenanbindung zu ermitteln.

Layout	Bedenken bezüglich des Erdgeschosses	Typischer Ansatz
Wandmontiert	Übergang zwischen Boden und Wand	Nische und Aufkantung
Standgerät	Aussparungen rund um die Grundfläche	Nach Vorlage zuschneiden, verschweißen, abdichten
Auf Sockel montiert	Umfang der Grundfläche	An der Unterkante umschlagen oder verschließen

Sobald der Grundriss feststeht, kann ich die Details für den Übergang vom Boden zur Wand festlegen.

Wie gestaltet man die Laibung und den Aufkantung?

Verwenden Sie eine Hohlkehle mit sanftem Radius, häufig 30–50 mm, und einen Aufkantung, der oft bei 100–150 mm beginnt. Schließen Sie die Oberseite mit einer Abdeckleiste ab. Dies sind Gestaltungsempfehlungen aus der Praxis. Passen Sie alle Maße an das Wandpaneelsystem und die Projektspezifikation an.

Sockelleiste, Aufkantung und Abdeckleiste

Eine scharfe 90-Grad-Ecke lässt sich nur schwer reinigen. Eine abgerundete Fuge ermöglicht es, mit einem Mopp oder Tuch jede Oberfläche zu erreichen. Ich lege eine Fugenform unter das PVC, damit die Bahn an der Biegestelle ihre Form behält. Die Höhe des Aufkants hängt vom Wandsystem, der Reinigungsmethode und den Projektvorgaben ab. Daher verwende ich 100–150 mm als üblichen Ausgangspunkt und passe diesen Wert an, wenn es das Projekt erfordert. Diese Bereiche sind weder in der ISO 14644 noch in den GMP festgelegt.

Die Abschlussleiste bildet den oberen Rand ab. Sie sorgt für eine saubere Linie und verhindert, dass Waschwasser hinter die Folie gelangt. Dieses Detail verdeckt die Fuge zwischen Boden und Wand. Der Rahmen der Durchreiche ist ein separater Knotenpunkt und erfordert eine eigene Detailzeichnung.

Element	Referenzwert	Vor der Reparatur prüfen
Einbuchtungsradius	30–50 mm	Wandpaneel und Projektspezifikation
Aufkanthöhe	100–150 mm	Reinigungsverfahren, Wandsystem
Kappenleiste	Aluminium oder PVC	Passend zur Wandverkleidung
Buchtformer	Unter dem Laken	Mit Klebstoff kompatibel

Als Nächstes kommt die Rahmenverbindung, bei der die Materialauswahl am wichtigsten ist.

Wie dichtet man den Boden am Rahmen der Durchreichvorrichtung ab?

Führen Sie das PVC sauber und bündig an den Rahmen heran. Füllen Sie anschließend die Fuge mit einem flexiblen Dichtstoff, der zur PVC-Oberfläche, zur Oberflächenbeschaffenheit des Rahmens und zu Ihren Reinigungsmitteln passt. Prüfen Sie zuvor die Haftfähigkeit, den Grundierungsbedarf, die Aushärtungsbedingungen und die chemischen Eigenschaften.

Passform, Auswahl des Dichtungsmittels und Bewegung

Da sich PVC und Stahl unterschiedlich ausdehnen, verbinde ich sie nicht starr miteinander. Ich schneide das PVC entlang des Flansches sauber zu und lasse eine Fugenbreite, die der Rahmenkonstruktion und den Empfehlungen des Dichtungsmittelherstellers entspricht. Ich verwende nicht bei jedem Projekt denselben festen Abstand.

Was das Dichtungsmittel angeht, verlange ich Unterlagen und keine bloßen Produktversprechen. Eine Kennzeichnung wie „medizinische Qualität“ beweist noch nicht, dass ein Dichtungsmittel für einen Reinraum geeignet ist. Ich vergleiche jeden dieser Punkte mit den Daten zum Dichtungsmittel:

• Der jeweilige PVC-Bodenbelag und seine Oberflächenbeschaffenheit
• Der Rahmen aus Edelstahl oder mit Beschichtung
• Grundierung, falls vom Hersteller vorgeschrieben
• Die vor Ort verwendeten Reinigungs- und Dekontaminationsmittel
• Heilungsverlauf und zu erwartende Gelenkbeweglichkeit

Bei einigen Kombinationen aus Dichtstoff und PVC ist vor der vollständigen Ausführung der Arbeiten eine Haftungsprüfung erforderlich. Angaben zur antimikrobiellen Wirkung können bei manchen Projekten hilfreich sein, ersetzen jedoch nicht die Überprüfung der Verträglichkeit und der Reinigungsfähigkeit. Polyurethan, MS-Polymer und Silikon können alle in der richtigen Rezeptur funktionieren, daher treffe ich meine Auswahl anhand der Daten und nicht nach der Produktkategorie.

Überprüfen	Was Sie beantragen sollten
Haftung	Herstellerdaten für PVC und Rahmen sowie eine Probe, falls empfohlen
Chemikalienbeständigkeit	Daten zu Ihren Mitarbeitern und zur Kontaktdauer
Emissionen	Testdaten dort, wo die Raumklasse sie benötigt
Bewegung	Angaben des Herstellers zur Fugenbreite

Die Dichtungsmasse bedeckt die Metallkante. Bei den Nähten in der PVC-Folie kommt ein anderes Verfahren zum Einsatz.

Welche Nahtmethode eignet sich am besten für den Umfang der Passbox?

Bei PVC-Bahnen, die vom Hersteller für das Heißverschweißen zugelassen sind, ist das Heißluftschweißen mit einem passenden Schweißstab die gängige Methode. Bei korrekter Ausführung entsteht so eine durchgehende Oberfläche. Befolgen Sie stets die Anweisungen des Bodenbelagsherstellers, da bei einigen Produkten für bestimmte Fugen auch das Kaltverschweißen zulässig ist.

Heißluftschweißen und bündiges Abschneiden

Das Heißschweißen eignet sich für viele homogene Blechsysteme, aber ich vergewissere mich, dass das jeweilige Produkt dafür zugelassen ist. Die Materialklasse allein ist nicht ausschlaggebend für die Wahl der Methode. Ich schneide eine Nut entlang der Naht und schweiße dann einen passenden Stab hinein. Die Schweißqualität hängt von der Nuttiefe, der Temperatur, der Passgenauigkeit des Stabs und dem Können des Monteurs ab. Eine schlechte Schweißnaht ist schlimmer als eine einfache Verbindung, daher setze ich geschultes Personal ein.

Nachdem die Schweißnaht abgekühlt ist, schneide ich die Naht bündig mit dem Boden ab. Eine hervorstehende Naht oder eine verbleibende Fuge bietet Staub einen Ort, an dem er sich absetzen kann. Die Methoden des Kaltschweißens variieren je nach Produkt. Einige Hersteller genehmigen sie für bestimmte Verbindungen, andere nicht. Daher halte ich mich an die schriftlichen Anweisungen für genau den Boden, den ich verlege, und stelle die beiden Methoden nicht pauschal gegeneinander in Beziehung.

Schritt	Warum es wichtig ist
Nut auf die richtige Tiefe	Sorgt für eine vollständige Verbindung mit dem Stab
Passe die Stange an die Platte an	Sorgt für einheitliche Farbe und Materialbeschaffenheit
Schweißen Sie gemäß den Einstellungen des Herstellers.	Verhindert schwache oder verkohlte Nähte
Schrittweise bündig abschneiden	Hinterlässt eine glatte, bündige Oberfläche ohne sichtbare Rillen oder hervorstehende Kanten

Auch eine gute Schweißnaht braucht eine solide Grundlage.

Wie bereitet man den Unterboden in der Nähe einer Durchreichvorrichtung vor?

Stellen Sie sicher, dass der Untergrund eben und trocken ist, und prüfen Sie ihn gemäß den Vorgaben der Hersteller Ihres Bodenbelags und Ihres Klebstoffs. Verwenden Sie zur Nivellierung eine selbstnivellierende Spachtelmasse. Bringen Sie eine Feuchtigkeitssperre nur dann an, wenn dies für das jeweilige Bodenbelagssystem zugelassen ist.

Ebenheit und Feuchtigkeitsregulierung

Eine Vertiefung in der Nähe der Schwelle führt dazu, dass das PVC nicht vollständig abgestützt ist. Bei starker Belastung kann dies das Risiko von Kanten- oder Nahtschäden sowie Verformungen erhöhen. Ich verwende eine selbstnivellierende Spachtelmasse, um den Bereich auf die vom Bodenbelagshersteller geforderte Ebenheit zu bringen.

Bei Feuchtigkeit ist besondere Sorgfalt geboten. Durchführungen befinden sich oft in der Nähe von Bereichen, die nass gereinigt werden. Ich prüfe den Untergrund mit der vom Klebstoffhersteller angegebenen Methode. Bei Betonplatten ist die Prüfung der relativen Luftfeuchtigkeit vor Ort gemäß ASTM F2170 ein gängiges Beispiel. Diese Methode gilt für Beton und nicht für jede Art von Untergrund, und sie belegt nicht, dass das gesamte Bodensystem bereit ist. Ich vergleiche das Ergebnis mit dem vom Hersteller angegebenen Grenzwert. Ist das Ergebnis zu hoch, ist eine Feuchtigkeitssperre keine automatische Lösung. Die Sperre, der Klebstoff und der Bodenbelag müssen als ein zugelassenes System zusammenwirken.

Überprüfen	Zweck	Anmerkung
Ebenheit	Umfassende Unterstützung im Rahmen des PVC	Beachten Sie die vom Hersteller angegebenen Toleranzen
Feuchtigkeitsprüfung	Die Bindung bewahren	Verwende die angegebene Methode und den Basistyp
Barriere-System	Feuchtigkeitsrisiken bewältigen	Muss von allen Mitwirkenden genehmigt werden
Saubere, grundierte Oberfläche	Starke Haftung	Vor dem Verkleben Staub entfernen

Nachdem die Grundlage nun geschaffen ist, sind hier die häufigsten Fehler.

Was sind die Ursachen für Störungen an Passboxen und wie lassen sich diese vermeiden?

Häufige Mängel sind Risse an den Kanten, Schäden durch Reinigungsmittel und Schmutzansammlungen in schlecht geformten Ecken. Für jeden dieser Mängel gibt es eine konstruktive Lösung: eine Verstärkung unter der Kante, bewährte Materialien und geformte Ecken.

Ursachen und Vorbeugung

Risse und Abhebungen. Wenn Lasten die Schwelle überschreiten, ist eine nicht abgestützte PVC-Kante gefährdet. Ich bringe unter der Kante eine starre Unterlage, einen Epoxidmörtel oder ein Aluminium-Stützprofil an. Die beste Wahl hängt von der Last, dem Untergrund und dem Bodensystem ab.

Schäden durch Reinigung. Die Wirkung eines Reinigungsmittels hängt von seiner Art, seiner Konzentration, der Einwirkzeit, der Temperatur und der Anwendungshäufigkeit ab. Verdampftes Wasserstoffperoxid ist nicht dasselbe wie das tägliche Abwischen. Deshalb bitte ich den Lieferanten um Resistenzdaten, die genau auf das jeweilige Produkt und den jeweiligen Reinigungsplan abgestimmt sind. Bei intensiven Reinigungsmaßnahmen empfehle ich einen kleinen Test vor Ort.

Schmutz in den Ecken. Ein zu kleiner Eckenradius lässt sich nur schwer glätten. Ich verwende vorgefertigte oder thermogeformte Eckstücke, sofern sie zum Produkt passen.

Misserfolg	Typische Ursache	Prävention
Risse, Abhebungen	Nicht abgestützte Kante unter Belastung	Starre Verstärkung unter der Kante
Sachschaden	Abweichung vom Reinigungsplan	Daten zur Resistenz und Studie
Schmutzablagerungen	Scharfe oder unebene Ecken	Abgerundete Ecken, saubere Leisten
Ablösung der Dichtungsmasse	Bewegung oder mangelhafte Vorbereitung	Korrekte Fugenbreite und Oberflächenvorbereitung

Eine sorgfältige Installation beugt den meisten dieser Probleme vor.

Wie installiert man das Gerät und überprüft die Funktion?

Schneiden Sie eine Schablone zu, wählen Sie einen zugelassenen Klebstoff aus, rollen Sie die Bahn gut aus und prüfen Sie die Fuge anhand der Projektspezifikation. Führen Sie zusätzliche Prüfungen nur dann durch, wenn dies im Projekt vorgesehen ist.

Installationsschritte und Abnahme-Checkliste

1. Vorab-Anpassung. Schneiden Sie eine Schablone entlang der Umrisse der Durchreichbox aus, bevor Sie den Klebstoff auftragen.
2. Wählen Sie den Klebstoff aus. Verwenden Sie den für den Bodenbelag und den Untergrund zugelassenen Klebstoff. Für Reinräume eignen sich häufig Produkte mit geringem VOC-Gehalt. Bei ESD-empfindlichen Räumen kommt es auf das gesamte System an: Bodenbelag, Grundierung, Klebstoff, Erdung und abschließende elektrische Prüfungen. Die Art des Klebstoffs allein ist kein Garant für die Leistungsfähigkeit.
3. Rolle das Blatt auf. Verwenden Sie an der Schwelle eine Handwalze und auf offenen Flächen eine schwere Walze, um Luftblasen zu entfernen.
4. Inspizieren Sie. Vergleichen Sie den fertigen Knoten mit der folgenden Liste.

Abnahmepunkt	Was ist zu überprüfen?
Zeichnungen	Vor Beginn der Arbeiten genehmigt
Wesentliche Unterlagen	Angaben zu Bodenbelägen, Klebstoffen und Dichtungsmassen liegen vor
Kontinuität der Versiegelung	Keine Lücken oder Hohlräume am Rahmen
Aussehen der Schweißnaht	Vollflächige Verklebung, bündiger Schnitt, keine Brandspuren
Basis und Bindung	Keine Hohlräume, Blasen oder Abhebungen
Projekttests	Abzieh-, Partikel- oder sonstige Prüfungen nur, sofern angegeben

Für Ablöse- und Partikeltests sind eine festgelegte Methode, eine Probenahmestelle und ein zulässiger Grenzwert erforderlich. Ich führe sie nur durch, wenn dies im Projektplan vorgesehen ist. Das fertige Werkstück sollte den Projektspezifikationen, den Anweisungen des Herstellers und dem genehmigten Qualitätsplan entsprechen.

An dieser Stelle stellen mir die Leser oft noch ein paar weitere Fragen.

Was wird am häufigsten zum Thema Bodenbeläge für Passboxen gefragt?

Häufig gestellte Fragen betreffen die Art des Vinylbelags, Bodenabläufe und die Lebensdauer. Wählen Sie anhand der nachgewiesenen Eignung für Reinräume und nicht nach Produktkategorie. Planen Sie Bodenabläufe nur dort ein, wo sie für die Nassreinigung erforderlich sind. Die Lebensdauer hängt von der Nutzung und der Pflege ab.

Kann ich normales Vinyl anstelle von homogenem PVC verwenden?

Homogenes PVC ist eine gängige Wahl. Da es über die gesamte Dicke hinweg aus demselben Material besteht, lässt es sich gut verschweißen und reinigen. Es gibt jedoch auch einige heterogene Produkte, die speziell für Reinräume entwickelt wurden. Ein heterogenes Vinyl für den Allzweckbereich kann Probleme bereiten, wenn die Nutzschicht aufgeschnitten wird, da dadurch die Trägerschicht freigelegt werden kann. Daher bewerte ich jedes Produkt anhand seiner Reinraumdaten, seiner Chemikalienbeständigkeit, der Partikelabgabe und des Verlegesystems.

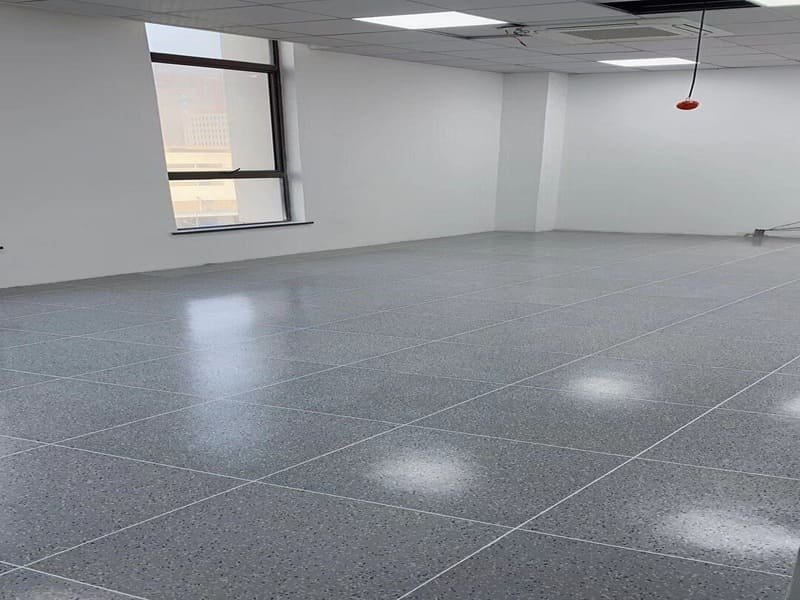

Wie gehe ich mit Bodenabläufen in der Nähe von Durchreichen um?

Vergewissern Sie sich zunächst, ob der Raum überhaupt einen Abfluss benötigt. In vielen Durchgabeschleusen ist dies nicht der Fall. Falls für die Nassreinigung ein Abfluss erforderlich ist, verlegen Sie den Boden in Richtung des Abflusses, schweißen Sie das PVC fest an den Abflussrahmen und dichten Sie die Kante mit einem geeigneten Dichtungsmittel ab. Sofern es die Raumaufteilung zulässt, sollten Sie den Abfluss nicht in der Nähe der Schwelle anbringen.

Wie lange hält die Verbindung, und wie kann ich sie reparieren?

Ich gebe keine feste Anzahl von Jahren an. Die Lebensdauer hängt von der Produktqualität, der Verarbeitungsqualität, der Beanspruchung, den Reinigungsmitteln und der Pflege ab. Überprüfen Sie Dichtungsfugen und Schweißnähte in regelmäßigen Abständen und achten Sie auf Risse, Ablösungen und Abhebungen. Zur Reparatur schneiden Sie den beschädigten Abschnitt aus, schweißen Sie einen passenden Flicken ein und dichten Sie die Rahmenfuge erneut ab.

Frage	Kurze Antwort
Normales Vinyl, okay?	Nur mit Reinraumdaten für dieses Produkt
Ablauf in der Nähe der Durchreiche?	Nur wenn es bei der Nassreinigung erforderlich ist
Lebensdauer?	Hängt vom Produkt, der Verwendung und der Pflege ab
Reparaturmethode?	Ausschneiden, ausbessern, neu verschweißen, neu abdichten

Schlussfolgerung

Passen Sie die Anschlussdetails an Ihren Durchführungsschacht-Typ an, überprüfen Sie jedes Material anhand Ihres Reinigungsplans und vergewissern Sie sich bei jedem Schritt anhand der genehmigten Zeichnungen und Projektanforderungen.
