So wählen Sie den antistatischen PVC-Bodenbelag-Widerstand richtig aus und bringen ihn an

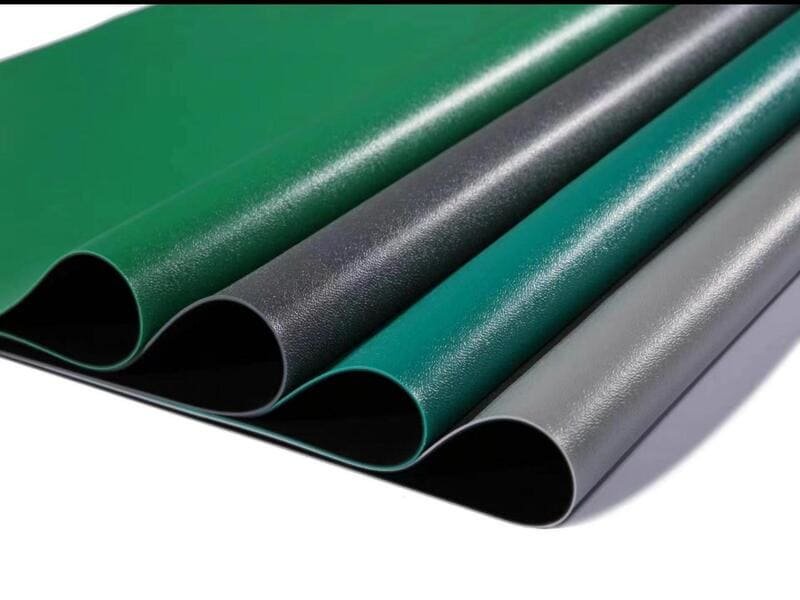

Antistatische PVC-Bodenbeläge (5)

Der richtige Widerstandswert für antistatische PVC-Bodenbeläge hängt von Ihrem Risikograd ab: 10⁴–10⁶ Ω für leitfähige Bereiche in der Nähe von explosiven Stoffen oder hochempfindlicher Elektronik und 10⁶–10⁹ Ω für den standardmäßigen Einsatz zur Ableitung statischer Elektrizität in Labors, Rechenzentren und Reinraum-Montagelinien.

Ich habe Jahre in der Produktion verbracht und mit Ingenieurteams zusammengearbeitet, die glaubten, der Kauf von „antistatischem Bodenbelag“ sei die Komplettlösung. Das ist er nicht. Ein Boden mit falschem Widerstandswert, einem fehlenden Erdungspfad oder einem übersprungenen Sicherheitswiderstand kann eine Anlage genauso ungeschützt machen wie gar kein ESD-Schutz. Eine statische Entladung muss nicht dramatisch sein, um Schäden zu verursachen. Ein einziger unbemerkt gebliebener Funke in der Nähe eines Mikrochips kann ein Bauteil im Wert von Tausenden von Dollar zerstören, und in einer explosionsgefährdeten Atmosphäre kann derselbe Funke einen Brand auslösen. Die gute Nachricht ist: Die Auswahl der richtigen Widerstandsspezifikation, die ordnungsgemäße Installation des Erdungssystems und die Überprüfung der Konformität sind Schritte, die Sie Schritt für Schritt befolgen können. Genau das möchte ich Ihnen hier anhand meiner Erfahrungen aus der Herstellung und Spezifizierung von PVC-Bodensystemen in verschiedenen Branchen näherbringen.

Bevor wir uns mit Auswahlmatrizen und Installationsschritten befassen, müssen wir uns auf einen gemeinsamen Begriffsbestand einigen. Viele kostspielige Fehler lassen sich darauf zurückführen, dass „leitfähige“, „statikableitende“ und „isolierende“ Bodenbeläge verwechselt werden oder dass missverstanden wird, welche Funktion ein Sicherheitswiderstand im Erdungspfad tatsächlich erfüllt. Lassen Sie uns das zunächst klären.

Was bedeuten die Begriffe „leitfähig“, „statisch ableitend“ und „isolierend“ im Zusammenhang mit PVC-Bodenbelägen?

Leitfähige PVC-Bodenbeläge weisen einen Widerstand von 10⁴–10⁶ Ω auf, statisch ableitfähige Bodenbeläge einen Widerstand von 10⁶–10⁹ Ω, während isolierende Bodenbeläge einen Widerstand von über 10⁹ Ω aufweisen und nicht ESD-sicher sind. Die meisten Arbeiten im Elektronikbereich fallen in den ableitfähigen Bereich.

Widerstandsbereiche und deren Anwendungsbereiche

Die Begriffe klingen zwar ähnlich, doch die Widerstandsbereiche geben sehr unterschiedliche Aufschlüsse darüber, wie schnell sich eine Ladung durch den Boden bewegt.

Bodenbelag Typ Widerstandsbereich Typische Verwendung
Leitfähiges PVC 10⁴ – 10⁶ Ω Explosionsgefährdete Bereiche, extreme ESD-Empfindlichkeit
Elektrostatisch ableitfähiges PVC 10⁶ – 10⁹ Ω Elektronikmontage, Rechenzentren, Gesundheitswesen
Isolierend >10⁹ Ω Nicht ESD-geschützt; in kontrollierten Bereichen nicht verwenden

Leitfähige Bodenbeläge leiten eine Ladung fast augenblicklich ab, was zwar ideal klingt, doch eine sofortige Entladung ist nicht immer sicher für Personen oder empfindliche Leiterplatten, da dabei ein plötzlicher Stromspitzenanstieg entstehen kann. Ein ableitfähiger Bodenbelag verlangsamt diesen Prozess zu einer kontrollierten Ableitung, weshalb die Norm ANSI/ESD S20.20 vorschreibt, dass der Widerstand eines ESD-Bodenbelags bei Anwendungen in der Elektronikfertigung und -handhabung unter 1,0 × 10⁹ Ohm liegen muss. Über die Bodenoberfläche hinaus stellt sich auch die Frage nach dem Oberflächenwiderstand im Vergleich zum Punkt-zu-Erde-Widerstand und danach, wo ein spezieller Sicherheitswiderstand in den Erdungspfad eingebunden wird. Auf beide Aspekte werde ich im nächsten Abschnitt näher eingehen, da sie nicht nur die Auswahl des Bodenbelags, sondern auch die Auslegung der Erdungsverbindung beeinflussen.

Diagramm: Oberflächenwiderstand im Vergleich zum Punkt-zu-Erde-Widerstand

Die richtige Terminologie zu verwenden, ist nur die halbe Miete. Die Angaben in einem Datenblatt haben keinerlei Bedeutung, wenn sie nicht den tatsächlichen Anforderungen Ihrer Einrichtung entsprechen – und diese hängen stark von der Branche ab, in der Sie tätig sind.

Warum spielt der Sicherheitswiderstand in einem ESD-Erdungspfad eine Rolle?

In der Erdungsverbindung ist ein strombegrenzender Widerstand mit 1 MΩ eingebaut, um das Personal vor einem Stromschlag zu schützen und gleichzeitig statische Aufladungen sicher zur Erde abzuleiten.

Punkt-zu-Punkt-Widerstand im Vergleich zum Punkt-zu-Masse-Widerstand

Der Oberflächenwiderstand (R p-p) gibt Auskunft darüber, wie sich eine Ladung über die Bodenoberfläche zwischen zwei Punkten ausbreitet. Der Punkt-zu-Erde-Widerstand (R g) gibt Auskunft darüber, wie effizient diese Ladung die Erdung erreicht. Beide Werte sind wichtig, und ein Boden kann den einen Test bestehen und den anderen nicht, wenn das Erdungsgitter schlecht ausgelegt ist.

Der 1-MΩ-Widerstand dient nicht dazu, den Bereich der statischen Ableitung des Bodens zu steuern. Er ist eine Sicherheitsvorrichtung für das Personal. Ohne ihn könnte eine Person, die eine geerdete leitfähige Oberfläche berührt, während sie unter Netzspannung steht, einen gefährlichen Stromschlag erleiden. Ist der Widerstand vorhanden, wird der Strom auf ein für den menschlichen Körper unbedenkliches Maß begrenzt, während sich ESD-Ladungen, die weitaus weniger Energie enthalten, dennoch schnell genug entladen, um die Geräte zu schützen. Ich habe Installationen gesehen, bei denen dieser Widerstand weggelassen wurde, um geringfügige Materialkosten einzusparen – doch diese Entscheidung verwandelt ein Sicherheitssystem in ein Haftungsrisiko, sobald ein elektrischer Fehler auftritt.

Sobald Sie die Fachbegriffe und die Funktion des Sicherheitswiderstands verstanden haben, stellt sich die nächste praktische Frage: Welcher Widerstandsbereich eignet sich tatsächlich für Ihre Anlage, Ihre Geräte und Ihre Verkehrsströme?

Welcher Widerstandsbereich eignet sich für Ihre Branche?

Rechenzentren und Elektronikfertigungsanlagen benötigen in der Regel einen dissipativen Bodenbelag mit einem Widerstand von 10⁶–10⁹ Ω, während Labore in explosionsgefährdeten Bereichen und hochsensible SMT-Fertigungslinien oft einen leitfähigen Bodenbelag im niedrigeren Bereich von 10⁴–10⁶ Ω erfordern.

Auswahlmatrix nach Branchen

Branche Empfohlener Bereich Wichtigste Überlegung
Rechenzentren und Serverräume 10⁶ – 10⁹ Ω Kontinuierliche Betriebsbereitschaft, minimales Stoßrisiko
Elektronikfertigung / SMT 10⁶ – 10⁸ Ω Entspricht der Norm ANSI/ESD S20.20 und zielt auf einen Widerstand von unter 10⁹ Ω ab
Gesundheitswesen / Operationssäle 10⁶ – 10⁹ Ω Ein Gleichgewicht zwischen ESD-Maßnahmen und infektionshygienischer Reinigung herstellen
Labore und Reinräume für Sprengstoffe 10⁴ – 10⁶ Ω Schnellere Entladung beim Umschlag brennbarer Stoffe

Die Wahl des richtigen Wertes für Ihre Branche ist nur der erste Schritt. Die Umgebungsfeuchtigkeit verändert die Messwerte des Oberflächenwiderstands im Laufe eines Tages, sodass ein am Morgen getesteter Boden in einer trockenen Anlage am Nachmittag andere Werte anzeigen kann. Das Schuhwerk ist genauso wichtig wie der Bodenbelag: Ein ableitfähiger Bodenbelag in Kombination mit isolierenden Schuhen mit Gummisohlen unterbricht den Stromkreis dennoch vollständig, da das gesamte System aus Person, Schuhwerk und Bodenbelag in der Regel einen Gesamtwiderstand von unter 35 Millionen Ohm aufweisen muss. Auch die Beanspruchung durch den Verkehr spielt eine Rolle. Ein Lager mit Gabelstaplern benötigt eine verschleißfeste, leitfähige Schicht, die sich bei ständiger Abriebbelastung nicht zersetzt, während ein sauberes Labor mit geringem Verkehr mehr Flexibilität bei der Materialauswahl hat.

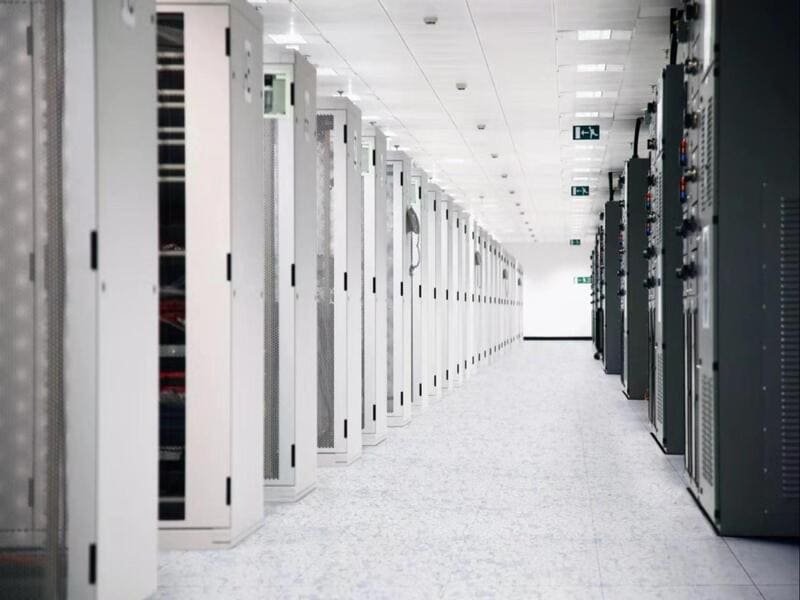

Branchenauswahlmatrix für ESD-Bodenbeläge

Die Wahl des richtigen Widerstandswerts ist eine konstruktive Entscheidung. Ob dieser Wert in der Praxis Bestand hat, hängt davon ab, wie der Boden verlegt und geerdet ist – denn genau dort treten die meisten Ausfälle tatsächlich auf.

Wie erdet man ein antistatisches PVC-Bodensystem richtig?

Für die Erdung sind ein stabiler Unterboden, leitfähiger Klebstoff, ein Erdungsgitter aus Kupferfolie mit einem Abstand von jeweils 3–6 Metern sowie eine Verbindung zur Erdung über den Sicherheitswiderstand erforderlich.

Schritt-für-Schritt-Anleitung zur Erdungsinstallation

Ein leitfähiger Bodenbelag ist nur so gut wie die darunterliegende Leitungsführung. Hier ist die Vorgehensweise, die ich für eine zuverlässige Verlegung empfehle.

  1. Vorbereitung des Unterbodens und Feuchtigkeitskontrolle – Ein unebener oder feuchter Unterboden unterbricht die Leitungswege und führt zu toten Zonen, in denen der Widerstand unvorhersehbar ansteigt.
  2. Leitfähige Klebeschicht – Ein mit Kohlenstoff angereicherter leitfähiger Klebstoff – kein herkömmlicher Klebstoff – sorgt für einen gleichmäßigen Widerstand über den gesamten Unterboden hinweg, anstatt den Bodenbelag in einzelnen Bereichen zu isolieren.
  3. Installation eines Erdungsnetzes – Kupferfolienband, das in einem Raster verlegt wird – in der Regel alle 3–6 Meter – und über miteinander verbundene Leitungen zur Redundanz verfügt, sodass ein einzelner Bruch nicht das gesamte System außer Betrieb setzt.
  4. Erdung – Das Kupfergitter ist mit dem Haupterdungspunkt verbunden, wobei an der Verbindungsstelle ein strombegrenzender Sicherheitswiderstand von 1 MΩ eingebaut ist, um das Bedienpersonal zu schützen und gleichzeitig die statische Aufladung sicher abzuleiten.

Das Überspringen auch nur eines dieser Schritte untergräbt das gesamte System, selbst wenn das Bodenbelagsmaterial auf dem Papier die richtige Widerstandsklasse aufweist. Ich habe Einrichtungen besucht, in denen die Bodenspezifikation perfekt war und die Erdungsverbindung dennoch die Tests nicht bestand, einfach weil das Kupfergitter nicht ordnungsgemäß miteinander verbunden war.

Verlegung eines Erdungsgitters aus Kupferfolie unter einem PVC-Bodenbelag

Durch die Installation wird das System zwar in Betrieb genommen, doch Sie benötigen dennoch einen Nachweis dafür, dass es tatsächlich den Spezifikationen entspricht. Das bedeutet, dass Tests gemäß anerkannten Normen durchgeführt werden müssen und man sich nicht allein auf das Materialdatenblatt verlassen darf.

Wie prüft und verifiziert man die Konformität von ESD-Bodenbelägen?

Verwenden Sie ein Oberflächenwiderstandsmessgerät mit 5 lb schweren Messspitzen, um den Punkt-zu-Punkt- und den Punkt-zu-Erde-Widerstand gemäß ANSI/ESD S20.20, IEC 61340-5-1 oder ASTM F150 zu prüfen, und protokollieren Sie die Ergebnisse an mehreren Punkten pro Bereich.

Prüfverfahren und Normen

In den Spezifikationen für Bodenbeläge tauchen drei Normen am häufigsten auf, wobei jede einen etwas anderen Geltungsbereich hat.

Standard Schwerpunkt
ANSI/ESD S20.20 Widerstand unter 1×10⁹ Ω an allen Stellen, wobei die Ladungsansammlung begrenzt ist, um Stromschläge über 100 Volt zu verhindern
IEC 61340-5-1 Internationale Entsprechung, die einen Widerstand von unter 1×10⁹ Ohm sowie eine Entladung von 5000 V auf unter 50 V innerhalb von zwei Sekunden vorschreibt
ASTM F150 Elektrische Eigenschaften von elastischen Bodenbelägen hinsichtlich der Ableitung statischer Elektrizität

Für genaue Messungen benötigen Sie ein Megaohmmeter mit 5 lb schweren Messspitzen, da das Gewicht der Messspitzen den Kontaktwiderstand beeinflusst und die Messwerte verfälscht, wenn es nicht einheitlich ist. Bei der Punkt-zu-Punkt-Prüfung wird der Widerstand über die Oberfläche zwischen zwei in einem festgelegten Abstand voneinander platzierten Messspitzen gemessen. Bei der Punkt-zu-Erde-Prüfung wird der Widerstand von einem Punkt auf der Oberfläche über das Erdungsgitter bis zur Erde gemessen. Für die Zertifizierung im Rahmen eines Audits verlangen die meisten Programme mehrere Messpunkte über die gesamte Bodenfläche verteilt anstelle einer einzelnen Stichprobenprüfung, da der Widerstand in einer großen Anlage erheblich variieren kann, insbesondere in der Nähe von Fugen oder in stark frequentierten Bereichen. Die Protokollierung jedes Ergebnisses mit Ort und Datum liefert Ihnen eine aussagekräftige Konformitätsdokumentation, falls ein Auditor oder Kunde jemals Nachweise anfordert.

Messungen geben Aufschluss darüber, wie der aktuelle Zustand ist, doch die Widerstandswerte ändern sich im Laufe der Zeit. Das Wissen, wie man Fehler beheben kann, wenn die Messwerte außerhalb des zulässigen Bereichs liegen, sorgt dafür, dass ein Bodenbelag über Jahre hinweg den Anforderungen entspricht – nicht nur am Tag der Verlegung.

Was sind die Ursachen für Fehler im ESD-Bodenbelag und wie lassen sich diese beheben?

Ein hoher Widerstand ist in der Regel auf Wachsablagerungen, Verschmutzungen oder eine trockene Erdungsverbindung zurückzuführen, während ein gefährlich niedriger Widerstand auf einen fehlenden Sicherheitswiderstand oder eine falsche Bodenbelagsklasse hindeutet.

Häufige Fehlerursachen und deren Behebung

Problem Wahrscheinliche Ursache Fix
Widerstand zu hoch (>10⁹ Ω) Nichtleitendes Bodenwachs, Schmutzablagerungen, trockene Erdung Wachs entfernen, ESD-sichere Reinigungsmittel verwenden, Erdungskontakt überprüfen
Widerstand zu niedrig (<10⁴ Ω) Sicherheitswiderstand fehlt, falsche Bodenbelagsklasse verlegt Strombegrenzungswiderstand einbauen, Bodenklasse erneut prüfen

Herkömmliche Bodenreiniger und -wachse gehören zu den häufigsten Ursachen für Widerstandsabweichungen, die ich in der Praxis beobachtet habe, da sie einen isolierenden Film auf der Oberfläche hinterlassen, selbst wenn das darunterliegende Bodenmaterial die erforderlichen Anforderungen erfüllt. ESD-sichere Reinigungslösungen vermeiden dieses Problem, doch das Wartungspersonal muss wissen, dass sie konsequent eingesetzt werden müssen – nicht nur während der anfänglichen Installationsphase. Auch die Luftfeuchtigkeit spielt eine Rolle: In sehr trockenen Umgebungen steigen die Widerstandswerte tendenziell an, weshalb in manchen Einrichtungen eine Luftfeuchtigkeitsregelung eingesetzt wird, um den Bodenbelag innerhalb seines spezifizierten ableitfähigen Bereichs zu halten. Regelmäßige Nachprüfungen – je nach Begehungsintensität und Reinigungshäufigkeit vierteljährlich oder halbjährlich – erkennen diese Abweichungen, bevor sie zu Verstößen gegen die Vorschriften führen.

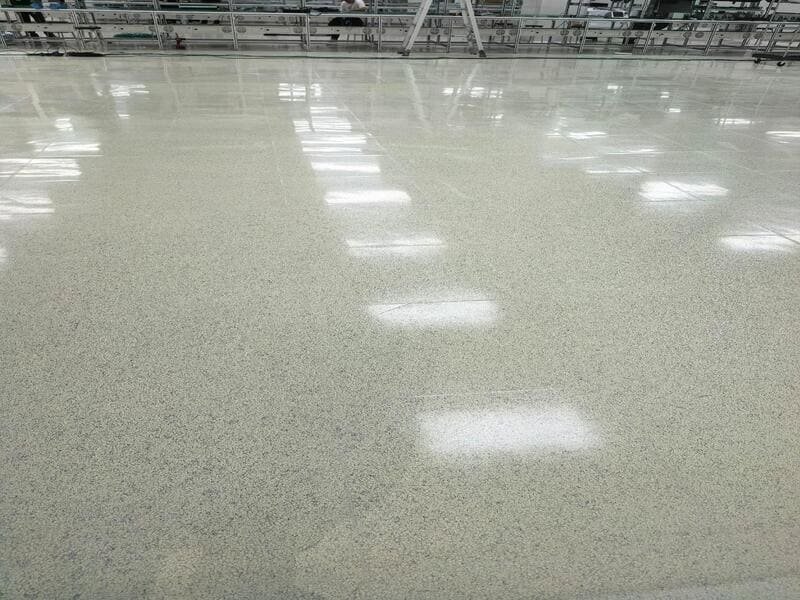

Wartungstechniker, Reinigung von ESD-sicheren Bodenbelägen

Häufig gestellte Fragen

Frage 1: Kann ich auf antistatischen PVC-Bodenbelägen herkömmliches Bodenwachs auftragen?
Nein. Herkömmliches Wachs bildet einen isolierenden Film auf der Oberfläche, der den Widerstand über den dissipativen Bereich hinaus erhöht, selbst wenn das darunterliegende PVC-Material die entsprechenden Anforderungen erfüllt. Verwenden Sie ausschließlich ESD-sichere Reinigungsmittel, die für leitfähige oder dissipative Bodenbeläge entwickelt wurden.

Frage 2: Warum benötige ich einen 1-Megohm-Widerstand (1 MΩ) in meinem ESD-Erdungskabel?
Der Widerstand begrenzt den Strom auf ein für eine Person, die mit dem Erdungspfad in Kontakt steht, unbedenkliches Maß und schützt so vor einem Stromschlag, während sich statische Ladungen dennoch schnell genug entladen können, um die Geräte zu schützen.

Frage 3: Was ist der Unterschied zwischen leitfähigem PVC und elektrostatisch ableitendem PVC-Bodenbelag?
Leitfähiges PVC weist einen Widerstand von 10⁴–10⁶ Ω auf und leitet statische Elektrizität nahezu sofort ab. Statisch ableitendes PVC weist einen Widerstand von 10⁶–10⁹ Ω auf und leitet statische Elektrizität langsamer und kontrollierter ab; es ist die Standardwahl für die meisten Elektronik- und Gesundheitsumgebungen.

Frage 4: Wie oft sollte der Widerstand von ESD-Bodenbelägen geprüft werden?
Die meisten Einrichtungen führen vierteljährlich oder halbjährlich Tests durch, wobei Umgebungen mit hohem Verkehrsaufkommen oder schwankender Luftfeuchtigkeit von häufigeren Kontrollen profitieren, um Abweichungen aufgrund von Wachsablagerungen, Verschmutzungen oder Verschleiß an der Erdungsverbindung zu erkennen.

Schlussfolgerung

Die richtige Wahl des Widerstands, leitfähiger Klebstoff, ein geerdetes Kupfergitter und regelmäßige Überprüfungen sorgen gemeinsam dafür, dass Ihr PVC-Bodenbelag wirklich ESD-sicher ist.
