¿Cómo se mide el ruido de impacto en el suelo de un gimnasio (IIC)?

La medición del ruido de impacto en el suelo de los gimnasios (IIC) requiere un ensayo acústico controlado según las normas ASTM E492 (laboratorio) o ASTM E1007 (campo). El proceso utiliza una máquina de golpeteo normalizada para generar sonido de impacto en una "sala fuente", mientras que los micrófonos de alta precisión miden los niveles de presión sonora en la "sala receptora" situada debajo para calcular una clasificación de un solo número.

Para medir con precisión la Clase de Aislamiento contra Impactos (IIC) de un suelo de gimnasio, hay que seguir un rígido protocolo de ingeniería. Como ingeniero de control de calidad, me centro en la verificación técnica del rendimiento del material. Esta medición no es una simple "lectura de decibelios" de una aplicación de teléfono; es un cálculo ponderado a través de un espectro de frecuencia específico ($100\text{ Hz}$ a $3150\text{ Hz}$). Aunque IIC es la norma del sector para el cumplimiento de los códigos de construcción (que suelen exigir IIC 50), es importante tener en cuenta que el equipo de ensayo estándar, la máquina de golpeteo, simula impactos de alta frecuencia, como pisadas o llaves que se caen. No capta totalmente la energía de baja frecuencia de un levantamiento de peso muerto o de la caída de una mancuerna de 50 kg, lo que a menudo requiere pruebas suplementarias de impactos fuertes.

En las siguientes secciones se detallan los PNT técnicos exactos para realizar una medición CII normalizada e interpretar los datos resultantes.

¿Cuál es el procedimiento normalizado normalizado para medir la CII de campo (CIIA)?

El procedimiento operativo estándar para medir el ruido de impacto en un gimnasio consiste en calibrar sonómetros de clase 1, generar una energía de impacto constante con una máquina de golpeteo y corregir el ruido de fondo y la absorción de la sala. Este proceso garantiza que los datos reflejen el rendimiento del suelo y no la acústica de la sala.

Para comenzar la medición, la máquina de impactos se coloca en al menos cuatro lugares diferentes del suelo del gimnasio para tener en cuenta las variaciones estructurales. En la sala receptora situada debajo, se colocan micrófonos en al menos cinco posiciones o se mueven en un brazo giratorio para captar una media espacial del nivel de presión sonora ($Ln$). Si el ruido de fondo está demasiado cerca de la señal de ensayo, hay que aplicar un factor de corrección. Además, como una sala "viva" con muchas superficies duras sonará más fuerte que una amueblada, hay que medir el tiempo de reverberación ($T{60}$) y normalizar los datos a un área de absorción de referencia de $10\text{ m}^2$. Esto garantiza que la clasificación IIC es una propiedad del conjunto del suelo, no de los muebles de la habitación de abajo.

Una vez recogidos los niveles sonoros brutos en todas las bandas de frecuencia, la clasificación final de un solo número debe obtenerse mediante un proceso específico de ajuste de curvas.

¿Cómo se calcula el valor IIC final a partir de los datos de frecuencia?

El valor IIC se calcula trazando los niveles de presión acústica medidos en dieciséis bandas de $1/3$ octava frente al contorno de referencia ASTM E989. El contorno se desplaza verticalmente hasta que la suma de las "deficiencias" (puntos en los que el ruido supera el contorno) es inferior o igual a $32\text{ dB}$, y ningún pico supera $8\text{ dB}$.

La lógica del cálculo

• Entrada de datos: Niveles de presión sonora normalizados ($L_n$) para bandas de $100\text{ Hz}$ a $3150\text{ Hz}$.
• Ajuste del contorno: La curva de referencia se ajusta en incrementos de $1\text{ dB}$.
• Relación inversa: En IIC, un número más alto es mejor (representa más sonido bloqueado), a diferencia de los decibelios brutos, donde números más altos significan más ruido.
• El valor único: La clasificación IIC viene determinada por el valor del contorno ajustado a $500\text{ Hz}$.

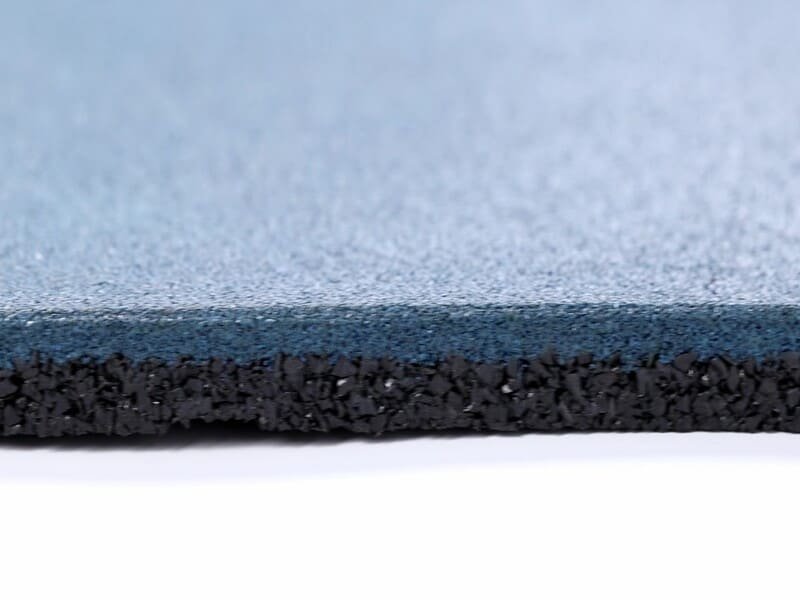

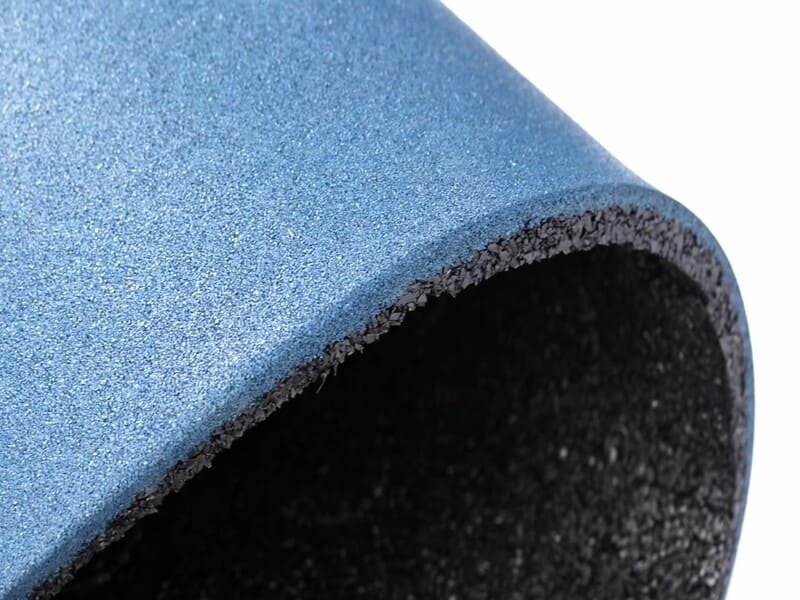

Desde un punto de vista técnico, la regla del "pico de deficiencia" es fundamental para los suelos de los gimnasios. Si su suelo de caucho tiene una frecuencia de resonancia específica -común con algunas migas recicladas de baja calidad-, es posible que vea un pico masivo a $125\text{ Hz}$. Aunque el resto del espectro sea silencioso, ese único pico de $8\text{ dB}$ "bajará" toda su clasificación IIC. Este método de cálculo obliga al sistema de suelo a funcionar de forma coherente en todas las frecuencias, no sólo en uno o dos puntos.

Aunque esta medición estándar es necesaria para el cumplimiento legal, a menudo es necesario ir más allá de la CII para abordar la física real de un gimnasio de uso intensivo.

¿Mide la CII con precisión el ruido de una pesada caída de mancuernas?

La medición CII estándar no representa con exactitud los impactos fuertes en gimnasios porque los martillos de las máquinas de golpeo son demasiado ligeros (0,5 kg cada uno) para excitar las vibraciones de baja frecuencia del suelo provocadas por los pesos pesados. Para entornos específicos de gimnasio, a menudo se realiza una "prueba de impacto pesado" con una pelota de goma o un saco de arena de 50 kg como complemento técnico.

En el laboratorio, reconocemos que un suelo puede tener un "IIC alto" pero seguir sintiendo "ruido sordo" cuando alguien deja caer una pesa. Esto se debe a que la energía de la máquina de golpeo se mantiene principalmente en la gama de frecuencias superiores. Para una evaluación técnica completa de un gimnasio, medimos la "Respuesta Rápida Máxima" ($L_{max,F}$) en la sala de abajo durante una caída fuerte. Esto proporciona un pico de decibelios en bruto que refleja la energía real transferida durante un evento de alto impacto. Si está resolviendo quejas de vecinos en una instalación profesional, debe insistir tanto en una CII estándar para los registros legales como en una evaluación de impactos fuertes para el rendimiento funcional.

Antes de contratar a un consultor o intentar una medición, es fundamental distinguir entre una evaluación realizada por uno mismo y un informe de laboratorio certificado.

¿Puedo medir yo mismo la CII del suelo de un gimnasio para realizar una evaluación preliminar?

Puedes realizar una evaluación preliminar por ti mismo utilizando una aplicación de decibelios de alta calidad para smartphone para comprobar si hay "puntos débiles" evidentes, pero no puedes elaborar una clasificación CII certificada sin un equipo profesional. Un informe certificado requiere micrófonos de clase 1 y una cadena de calibración documentada para tener validez legal o contractual.

Bricolaje frente a medición profesional

• Valor del bricolaje: Útil para identificar si el ruido se filtra a través de una pared específica (flanqueo) o a través de una puerta. Te ayuda a decidir si merece la pena pagar una prueba profesional.
• Cuándo contratar a un profesional: Debe contratar a un miembro del NCAC (Consejo Nacional de Consultores Acústicos) si necesita demostrar el cumplimiento del código de edificación (IBC 1206) o si está involucrado en una disputa legal con un vecino.
• El informe: Un informe profesional incluirá la sección transversal del suelo, los datos de corrección $T_{60}$ y la clasificación IIC/AIIC de un solo número.

En mi proceso de control de calidad, utilizo informes de laboratorio para validar las especificaciones del producto, pero siempre advierto que el informe de laboratorio representa el "mejor de los casos". Sobre el terreno, es probable que pierda entre 5 y 8 puntos debido al flanqueo. Si su informe de laboratorio dice IIC 55, debe esperar un AIIC de 47 a 50 in situ. Si necesita una medición oficial para un permiso de gimnasio comercial, la prueba sobre el terreno es la única que cuenta.

Conclusión

La medición de IIC requiere un equipo normalizado y un cálculo ponderado a través de $100\text{ Hz}$ a $3150\text{ Hz}$ para cumplir las normas ASTM.
